Proje de amaç mikrofondan alınan sese 80286 tabanlı Digiac 2000 deney kiti aracılığıyla eko eklemek.

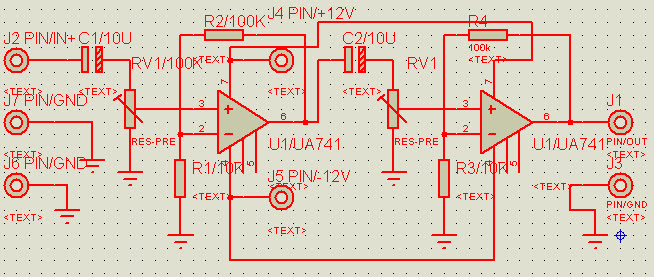

Dinamik mikrofondan alınan ses sinyalinin seviyesi milivoltlar seviyesinde olduğu için sinyali sete vermeden önce önyükselteçten geçirerek sesin daha anlamlı olarak okunması amaçladım ve gerçekledim. Bunun için aşağıda görülen basit yükselteç devresini kullandım.

Bu yükselte ile toplamda 100 kat kazanç sağlayak şekilde katmanların kazançlarını potlarla oynayarak ayarladım ve setteki adc’ye volt seviyesinde giriş verdim. burdan sonra işimiz mikro işlemci de ve daha önce şurda yazdığım kod tam olarak bu işe yaramakta.

İşlemci çıkışından DAC’a ordan da hoparlöre bağlandık ve ekolu sesimizi dinledik.
